公司推出一进二出0-10V/4-20mA电流电压信号分配器
来源：温湿度仪表 2016-04-27 14:46:41 点击：
信号分配器功能:一路或多路模拟信号输入,隔离输出多路模拟信号。
德明科技（DEMING）信号分配器（一进二出，一进三出，一进四出）是在自动化控制系统中对各种工业信号变送、转 信号分配器换、隔离、传输、运算的仪表，可与各种工业传感器配合，取回参数信号，隔离变送传输，满足用户本地监视远程数据采集的需求。该信号分配器广泛应用于机械、电气、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑等领域的数据采集、信号传输转换、PLC、DCS 等工业测控系统，用来完善和补充系统模拟∣/O 插件功能，增加系统适用性和现场环境的可靠度。
主要特性:
>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用
>>辅助电源：5V/12V/15V/24VDC 或者220VAC（范围±10%）
>>国际标准一路信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力
>>全量程范围内极高的线性度（非线性度<0.2%）
>>DIN35 导轨式安装（尺寸：106.7x79.0x25.0mm）
>>具有较强的抗电磁干扰和高频信号干扰能力
应用：
>>模拟信号数据隔离、采集和变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA 电机信号隔离控制
>>非电量信号变送
产品选型表：
DIN12 IAP - V(A)□ - P□ - V/I□
输入信号
|
供电电源
|
输出信号
|
|||||||
电压
|
代码
|
电流
|
代码
|
Power
|
代码
|
电流
|
代码
|
电压
|
代码
|
0-5V
|
V1
|
0-1mA
|
A1
|
24VDC
|
P1
|
0-20ma
|
A3
|
0~5V
|
V1
|
0-10V
|
V2
|
0-10mA
|
A2
|
12VDC
|
P2
|
4-20ma
|
A4
|
0-10V
|
V2
|
0-75mV
|
V3
|
0-20ma
|
A3
|
5VDC
|
P3
|
用户自定义
|
Az
|
1-5V
|
V6
|
0-2.5
|
V4
|
4-20mA
|
A4
|
15VDC
|
P4
|
用户自定义
|
Vz
|
||
用户自定义
|
Vz
|
用户自定义
|
Az
|
||||||
选型举例：
例1：输入信号:0-10V 供电电源:24V 2路输出信号:4-20ma 型号:DIN12 IAP-V2-P1-A4
例2：输入信号:0-10V 供电电源:12V 2路输出信号:0-10V 型号:DIN12 IAP-V2-P2-V2
例3：输入信号:0-3V 供电电源:24V 2路输出信号:4-20ma 型号:DIN12 IAP-Vz-P1-A4（Vz:0-3V）

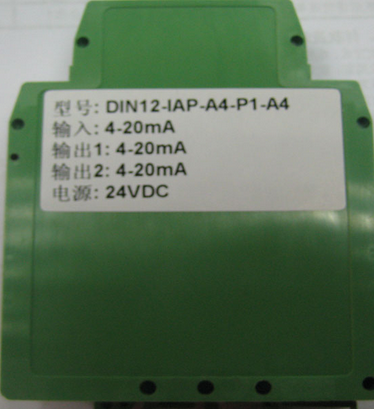

例1：输入信号:4-20mA 供电电源:24V 2路输出信号:4-20ma 型号:DIN12 IAP-A4-P1-A4
产品最大绝对额定值：
Continuous Isolation Voltage（持续隔离电压）:3000VDC
Junction Temperature（工作温度）:+85℃
Storage Temperature （存贮温度）:+150℃
Lead Temperature （焊接温度）:+300℃（10秒）
电源电压范围：±10%Vin
注意：如果超出上述范围，产品可能会引起永久性损坏。
